giovedì 6 novembre 2014

Quando il rumore diventa energia elettrica


Secondo quanto pubblicato sul web a fine estate, i ricercatori della Nokia insieme a quelli del Queen Mary University di Londra, sono riusciti a realizzare un prototipo delle dimensioni di un Nokia Lumia 925 in grado di ricaricarsi con il rumore. Si avete capito bene. Si tratterebbe della possibilita’ di produrre energia elettrica a partire dall’energia meccanica prodotta dalle onde sonore del traffico, della musica e della voce. Ancora non si sa quando questi telefonini con all’interno nanogeneratori piezoelettrici sensibili alle onde sonore saranno disponibili sul mercato. Potrebbero essere necessari ancora molti mesi ma quando succedera’ di sicuro porteranno non pochi benefici a tutti gli utenti dei telefonini che oggi hanno il terrore di rimanere senza batteria proprio nel momento di maggiore bisogno. Vediamo allora come funzionano.

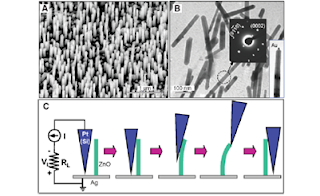

L’idea, presentata per la prima volta nel 2006 in un articolo pubblicato su Science (Link), e’ basata sullo sfruttamento dell’effetto piezoelettrico e sulle proprieta’ semiconduttive dell’ossido di zinco (ZnO). La piezoelettricità è la proprietà di alcuni materiali cristallini di polarizzarsi generando una differenza di potenziale quando sono soggetti ad una deformazione meccanica. Tale effetto piezoelettrico si manifesta solo lungo una determinata direzione e le deformazioni ad esso associate sono dell'ordine del nanometro. Esso è presente in quasi tutti i materiali cristallini che sono privi di centro di simmetria. La struttura di tali cristalli è costituita da microscopici dipoli elettrici. In condizioni di quiete, tali dipoli elettrici sono disposti in maniera tale che le facce del cristallo hanno tutte lo stesso potenziale elettrico. Quando viene applicata una forza dall'esterno, comprimendo il cristallo, la struttura del cristallo viene deformata e si perde la condizione di neutralità elettrica del materiale, per cui una faccia del cristallo risulta carica negativamente e la faccia opposta risulta carica positivamente. Il cristallo si comporta dunque come un condensatore al quale è applicata una differenza di potenziale. Se le due facce vengono collegate tramite un circuito esterno, viene quindi generata una corrente elettrica, detta corrente piezoelettrica. Nell’immagine A vengono mostrati i nanofili di ossido di zinco come appaiono ad un microscopio elettronico a scansione (SEM) e in quella B come gli stessi appaiono ad un microscopio elettronico a trasmissione (TEM). In C viene schematizzato il sistema a punta utilizzato perf flettere i nanofili per sviluppare un potenziale elettrico
  clip_image002

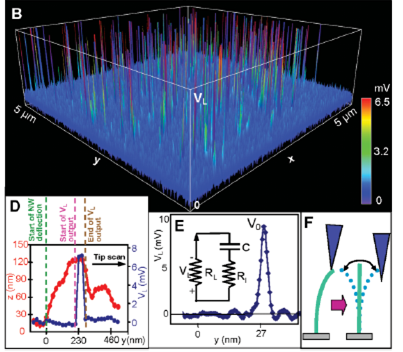

Nella figura B sottostante e’ mostrato il potenziale sviluppato da alcuni nanofili individuati dalle coordinate (x,y) e in E il segnale sviluppato da un singolo nanofilo ( circa 10 mV).
 clip_image004

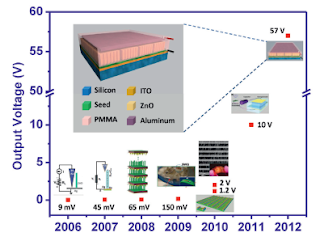

Dopo la pubblicazione del 2006 c’e’ stato un continuo progresso in termini di potenziale erogabile dal nanogeneratore come mostrato nell’immagine qui sotto.
  clip_image006

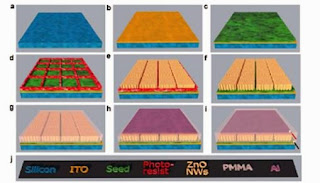

Oggi il record e’ di 57 V con una corrente di 12 uA usando un nanogeneratore di 1 cm2 la cui struttura e’ mostrata nel riquadro qui sopra. Si tratta di una matrice di nanofili di ossido di Zinco (ZnO) inseriti tra due elettrodi di metallo. Il processo per costruire questo nanogeneratore e’ mostrato di seguito.
 clip_image008 clip_image009

Si parte con un substrato di Silicio su cui si deposita uno strato di ITO (Indium tin oxide, una soluzione solida di In2O3 e SnO2 con una percentuale del 90% e 10% rispettivamente) che a sua volta vedra’ un sottile strato di ZnO che serve a promuovere la crescita successiva dei fili di ZnO. Lo strato di ITO gioca un ruolo non solo come conduttore ma promuove anche l’adesione tra i semi di ZnO e il substrato di silicio ed e’ trasparente alla luce. Prima di realizzare il secondo elettrodo di alluminio viene depositato un film di PMMA (polymethyl methacrylate) che sommerge i nanofili proteggendoli da eventuale rottura per stress meccanico. Inoltre esso funziona come un diodo schocktty. Quando viene applicata una forza compressiva lo stress e’ trasmesso attraverso il PMMA a tutti i nanofili anche se questi hanno una lunghezza diversa. Inoltre questo strato serve come protezione evitando il contatto diretto dei nanofili con l’elettrodo migliorando cosi la durabilita’ e robustezza del nanogeneratore.
La speranza è che i dispositivi alimentati con le vibrazioni sonore possano presto sostituire i caricabatterie tradizionali. Tuttavia, il professore Joe Briscoe della Queen Mary University di Londra, attualmente impegnato nel progetto con la Nokia, ha ammesso che "per il momento il nuovo tipo di caricabatteria non è in grado di sostituire i metodi di ricarica oggi in vigore". "Credo che i telefoni basati su questo tipo ricarica”  - ha spiegato lo scienziato – “possano avere una loro parte nel futuro, ma probabilmente non basteranno per eliminare completamente la necessità del tradizionale metodo di carica". In ogni caso, la possibilità che ogni cellulare possa essere ricaricato con il suono della voce, i rumori di sottofondo, la musica e altro si appresta a diventare realtà.
